国药中生武招字第（2016）038号
本公司因经营管理需要，对工程技术部需要的冷却塔进行公开招标，欢迎具有相应资质的单位前来报名投标。
招标内容：武汉生物制品研究所有限责任公司工程技术部冷却塔
1.目的
本URS是一份用于定义102菌苗楼安装冷却塔的实施方法、功能要求、主材要求等的关键文件。用于指导设计、施工单位按照我公司的相关要求并结合相关规范进行设计、施工及后期验证等一系列工作。
本URS仅用于武汉生物制品研究所有限责任公司102大楼冷却塔。
|
部 门 |
职 责 |
|
工程技术部 |
负责从用户的角度起草并审核本URS文件。
负责本URS文件的修改、打印，并将纸质版送各相关部门签字。
负责从工程技术角度审核本URS文件。
负责补充工程技术及维护维修相关内容。
负责本URS纸质版归档。 |
|
质量保证部 |
负责提供URS文件模板。
负责从质量管理法规角度审核本URS文件。 |
4.内容
4.1概述
所购设备将用于替换原102楼顶离心式制冷机组散热，原冷却塔2006年安装使用至今，塔架维修加固过多次，填料严重老化，已经影响机组的正常使用，现需更换冷却塔，冷却塔为方塔，换热量1000冷吨，由4套联体塔组成。
4.2设计标准及依据
102大楼冷却塔设计标准为中国《特种设备设计、制造许可证》
参照的标准：《建筑工程施工质量验收统一标准》(GB50300-2001)
4.3 冷却塔安装要求
4.3.1 冷却塔安装位置
4.3.1.1冷却塔控制柜原有设备保留
4.3.1.2冷却塔塔体安装在103毓晋楼东面靠103分装冻干水池旁和103冻干冷却塔水池
4.3.1.3冷却塔水池
4.3.1.4冷却塔进出主管道破草坪，埋DN250无缝钢管，管道进102主机房和冷却泵群连接
4.3.2安装尺寸
4.3.2.1冷却塔长*宽*高6780*4240*4060
4.3.2.2冷却塔整机运行重量8800kg\塔重3460kg
4.3.2.3冷却塔预埋8根水泥墩基座，基座深1.5米，
4.3.2.4冷却塔连接管DN300\DN250\DN125\ DN80\DN40
4.3.2.5进水管中心高度（以基础上表面为基准） 3430 mm
4.3.3外观及材质要求
4.3.3.1冷却塔构架
|
塔构架 |
热镀锌钢 |
|
壳体及围护结构 |
FRP(玻璃钢) |
|
扶梯 |
热镀锌钢 |
|
承水盘 |
FRP(玻璃钢) |
|
五金件（包括螺栓、螺母、其他连接件） |
热镀锌钢 |
4.3.3.2冷却塔填料
|
冷却塔填料--型式 |
高性能薄膜填料 |
|
--材料 |
改性PVC |
|
--片基厚度 |
0.28mm（成型前） |
|
布水系统--型式 |
盘式布水 |
|
--材料 |
ABS |
4.3.3.3冷却塔机械设备
机械设备 |
|
风机(冷却塔专用风机) |
|
|
数量(每组) |
2台 |
|
型号 |
24# |
|
形式 |
轴流式 |
|
直径 |
Ф2400mm |
|
叶片材料 |
铝合金 |
|
轮毂材料 |
Q235 |
|
每台风机风量 |
150000m3/h |
4.3.3.4风机马达
|
型号 |
7.5Kw -6P |
|
额定功率 |
7.5 Kw |
|
转速 |
960 rpm |
|
形式 |
冷却塔专用电机 |
|
防护等级 |
IP54 |
|
绝缘等级 |
B |
|
相/电压/频率 |
3/380V/50Hz |
4.3.3.5
4.3.3.6冷却塔切换阀门为手动涡流涡杆截止阀门，安装位置便于操作
4.3.3.7冷却塔管道无缝钢管，必须除锈处理，特别是预埋部分管道防锈处理
4.3.4冷却塔设计要求
4.3.4.1设计及运行参数
|
处理水量 |
500m3/h |
|
进塔热水度 |
37℃ |
|
出塔冷水度 |
32℃ |
|
干球温度 |
31.5℃ |
|
湿球温度 |
28℃ |
|
大气压力 |
99.4 � 103 Pa |
|
进塔水压 |
45kPa |
|
电机功率 |
7.5x2Kw |
|
抽风损失 |
�0.005% |
|
噪声值 |
≤64.9dB(A) |
|
蒸发水量 |
0.83% |
|
漂水损失 |
0.001% |
|
补水量 |
0.831% |
4.3.4.2冷却塔结构坚固，抗震能力强，其他建设指标需要满足国家相关法律法规以及国标的要求
4.4文件要求
4.4.1投标文件、合同及订单。
4.4.2卖方发运清单及相关检验报告。
4.4.3功能设计及详细设计文件：详细设计说明；须提供工艺描述和功能标准。
4.4.4零配件、部件、元件编号清单：包括对应厂家名称、生产地、规格及必要说明。
4.4.5易损件清单。
4.4.6备用零部件清单。
4.4.7仪器仪表清单。
4.4.8设备交付计划表。
4.4.9计量证书。
4.4.10材料清单及材料证书（写明材料有效期）。
4.4.11测试方案。
4.4.12使用操作说明书及维护保养说明（即运行及维护手册）3份。
4.4.13提供设备及其零部件使用寿命清单。
4.5服务要求
4.5.1培训要求
4.5.1.1设备供应商应免费对设备使用方人员进行全面培训，包括对操作人员及设备维护、维修人员，并填写培训记录。
4.5.1.2生产操作人员培训包括设备结构原理、性能、操作、清洗消毒、故障排除等基本知识。合格标准为用户参加培训人员能够独立正确操作设备，会排除常见故障。
4.5.1.3设备维护、维修人员培训应包括设备结构原理、基本操作、维修、日常保养内容、故障排除等基本知识。合格标准为维修人员能对机械、电器部分进行基本维修，能够了解设备日常保养内容，能对造成常见故障的易损部件有明确认识。
4.6运输要求
4.6.1设备运输在运输途中需做好防护措施，不得有任何损伤。
4.7验收要求
4.7.1货物到达买方使用现场后，由买卖双方共同验收，买方由使用者、物资供应部工程部、质保部人员共同参与验收，卖方工程师免费为买方提供调试。
4.7.2供应商进厂施工需遵守安全和施工规定。
4.7.3冷却塔安装完后竣工图报工程技术部存档，控制柜电路图附在控制柜上
4.7.4.确认试车验收合格后，买卖双方签订验收报告。
4.8验证要求
4.8.1验证包括DQ、IQ、OQ、PQ。
4.8.2各验证工作开始前验证方案需经过本公司相关部门审核，并经质量保证部批准。
4.8.3验证工作应按时保质完成，供应商需提供验证工作计划表。
4.8.4验证项目应包含法规要求的测试项目，以及本公司提出的测试项目。
4.8.5验证工作完成后，验证记录经本公司相关部门审核，并经质量保证部批准。
4.8.6验收前，验证工作已成功完成，验证最终报告已经本公司相关部门审核，并经质量保证部批准。
4.9售后服务要求
4.9.1设备保质期从确认验收的阶段就开始计算。
4.9.2电机、风机保2年，冷却塔箱体保5年，冷却塔填料保3年，冷却塔支架保5年
4.9.3售后服务必须响应及时，要求设备出现须厂家维修的故障后，应在4小时内明确答复，当电话沟通无法解决时，须24小时内派人至现场解决。
4.9.4一年免费保修期后，厂家应终生提供及时的维修、维护，厂家应定期回访，解决设备运行当中可能出现的疑问，排除潜在故障，使设备保持良好工作状态。
5．附件

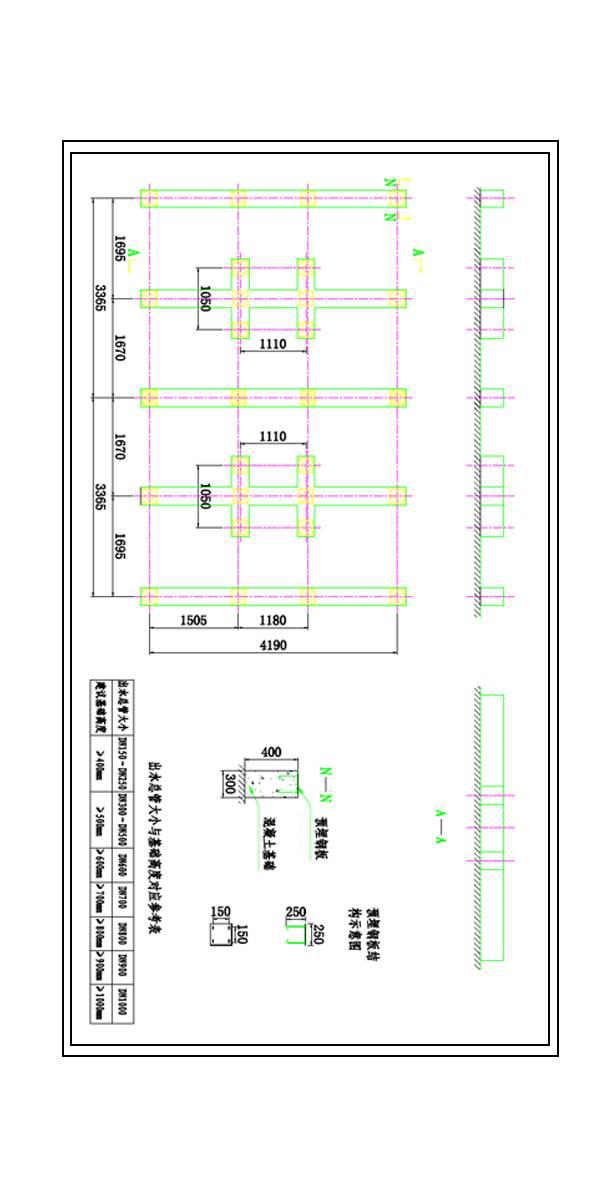

5.1.1冷却塔基座图纸
5.1报名截止日期：2016年04月28日下午3:30时
5.2报名资质：投标人持公司营业执照（副本）、行业许可证、税务登记证、组织机构代码证、法人委托书、代理人身份证前来报名。
5.3具有履行合同所必需的设备和专业技术能力及提供符合国家要求的合格产品的能力（具有产品经营范围）；具有良好的商业信誉和健全的财务会计制度，近2年来,供货同类产品业绩不少于20台。
5.4报名前需提前和相关科室/部门做产品技术交流，以确保产品的功能和技术参数符合使用要求，报名时提交带有科室/部门主任签字的确认函。
工程部联系人：高谋兵 联系方式：18971570848
6.发布人名称：武汉生物制品研究所有限责任公司
6.1联系地址：武汉市江夏区黄金工业园路一号
6.2报名联系人：吴德鑫 汪 洋
联系电话：027-86637028
报名邮箱：wangyang16@sinopharm.com
