本公司因经营管理需要，对培养基室需要的1000L配制罐进行公开招标，欢迎具有相应资质的单位前来报名投标。
招标内容：武汉生物制品研究所有限责任公司培养基室1000L配制罐
本URS是一份用于定义培养基室新车间安装的1000L（工作容积）配制罐的功能要求、关键参数等的关键文件。用于指导选型，施工单位按照我公司的相关要求并结合相关规范进行设计、安装及后期验证等一系列工作。
本URS仅用于武汉生物制品研究所有限责任公司培养基室新车间安装的1000L配制罐。
|
部门 |
职责 |
|
培养基室 |
负责从用户的角度起草并审核本URS文件。
负责本URS文件的修改、打印，并将纸质版送各相关部门签字。 |
|
项目部 |
负责从项目施工角度审核本URS文件。
负责补充项目施工相关内容。 |
|
工程技术部 |
负责从工程技术角度审核本URS文件。
负责补充工程技术及维护维修相关内容。
负责本URS文件归档。 |
|
生产技术部 |
负责从生产技术角度审核本URS文件。 |
|
质量保证部 |
负责提供URS文件模板。
负责从质量管理法规角度审核本URS文件。
负责批准本URS文件。 |
各项未作具体说明时，其内容要求适用于配制罐及其附属结构。
配制罐设计确认必须经过培养基室、项目部、工程部及质保部书面认可。
参照的标准：
《药品生产质量管理规范》（现行版）
4.2.1 GMP要求
中国GMP（现行版）及其附录
《药品生产验证指南》（2003版）
《中国药典》（现行版）
GEP良好工程管理规范
计算机系统的验证符合GAMP5验证指南的要求
4.2.2安全及环保要求
《固定式压力容器安全技术监察规程》
安全：达到国内相关标准及CE标准要求
防护等级：电机、电气、仪表及所有控制系统的部件（包括控制盘）的机械防护等级IP55
机械安全机械电气设备第一部分：通用技术条件GB-52261-2002
GBZ 1-2010 工业企业设计卫生标准
噪音要求：依照CE标准不得超过75dB
4.2.3其他要求
电气标准规范
所有电气设备的电线和电缆必须依据ICE标准
《钢制化工容器制造技术要求》HG 20584-1998
《钢制压力容器焊接规程》JB/T4709-2000
《承压设备无损检测》JB 4730.2-2005
《压力容器涂敷及运输包装》JB/T4711-2003
|
序号 |
配制罐 |
罐体内直径(m) |
|
|
1000升配制罐 |
1.2 |
安装图纸、罐体设计图纸需要提前送至培养基室签字确认。
4.3.3.1满足现场建筑承重能力
4.3.4.1饮用水（循环冷却）、纯化水、注射用水
4.3.4.2正压：0.5Mpa～0.8Mpa
4.3.4.3工业蒸汽：压力0.4Mpa～0.5Mpa
4.3.5.1控制区。
环境温度：-5℃～55℃；
相对湿度：不大于85%；
大气压力：70kPa～106 kPa
4.3.7.4电力：三相五线制
4.3.7.5电压：380V，3相，50HZ
4.3.8.1罐体材料和设备所有与进料液、纯化水、注射用水、蒸汽接触的部件均采用316L不锈钢制造，抛光处理，内表面Ra<0.6um。
4.3.8.2所有密封圈材质均为制药级聚四氟乙烯，蒸汽管道所用密封圈材质为制药级聚四氟乙烯。
4.3.8.3所有材质耐酸耐碱，不得与培养基及相关溶液有反应。
4.3.9.1管道选用316L不锈钢洁净管道，抛光度Ra<0.6um，焊接优先采用自动轨迹焊，提供至少20%内窥镜检查，无法采用自动焊时，使用手动焊，提供100%的内窥镜检查。
4.3.9.2水平管道有1%～2%斜角。指明该设备的最低点位置，并安装卫生级阀门，以利排空。
4.3.9.3整体设计应最大限度地去除内毒素，避免交叉污染和死角，管件连接处应符合3D原则。需要安装工业蒸汽压力表、安全阀。
4.3.9.4系统压力测试之后，应对系统进行脱脂和钝化处理，并提供报告。
4.3.9.5设备与管路上安装的所有阀门、仪表均选用卫生级、盲管符合3D原则，不对产品产生二次污染。
4.3.9.6控制阀、手阀、仪表、设备在相关的P&ID图上有明显的标识和编号。
4.3.9.7管道上应从安全及维修方面考虑，在需要的地方安装手动及旁通阀门。各阀门安装位置必须便于操作和清洁，同时最大限度保证安全操作。
4.3.9.10必需使用符合GMP认证的阀门。可采用卫生级蝶阀或隔膜阀；接触纯化水系统使用国际一线知名品牌卫生级隔膜阀。阀体材质要求316L不锈钢。
4.3.9.11阀门所有的密封件必须采用符合GMP卫生要求的材质，隔膜阀选用EPDM+PTFE复合膜片结构。
4.3.9.12阀门安装符合3D原则。水平隔膜阀必需按要求的角度安装，以确保残水排尽。
4.3.9.13手动阀门的手柄带有开闭限位装置，气动阀门带有开闭状态指示装置。
4.3.9.14管道上的所有控制阀都应标注与它们功能相关的永久性标识。
4.3.9.15配制罐上方均需配备注射用水的标准接口，方便为罐内加水。
4.3.10.1每天开机前或焊接管径变动前提供焊样和焊样编号。
4.3.10.2系统管路要求自动焊接。
4.3.10.3提供焊接母材相关资料。
4.3.10.4需要提供适当的焊机设备资料、焊接参数和焊工证书。
4.3.10.5要求有规范的焊接操作程序。
4.3.10.6需要提供焊接日志和焊机打印记录。
4.3.10.7竣工时提供带焊点的轴测图。
4.3.10.8采用自动氩弧焊轨道焊接，高纯氩气（99.999%）保护。
4.3.10.9焊缝平整光滑，无焊渣、毛刺。
4.3.10.10 20%的自动焊点、100%的手动焊点的焊样需进行内表面的内窥镜检查。
4.3.10.11 100%的焊点需进行外表面的外观检查。
4.3.10.12内窥镜检查的结果以照片或录像的形式记录下来，并保存。
4.3.10.13每个焊点有独立的焊点编号。
4.3.10.14焊接连接为第一选择，必要时采用快装连接。
4.3.11.1采用一线知名品牌，能变频控制。转速从0-40Hz可调，并具备搅拌转速显示表。变速箱设置在具罐体最近位置，易于操作，并防止蒸汽等腐蚀。
4.3.11.2材质为316L不锈钢，保证2分钟内将罐体最大容积的液体搅拌均匀。电动机功率不得小于2kw。
4.3.11.3配制罐均采用立式搅拌, 搅拌系统必须具备搅拌卡死时电机保护功能；立式搅拌可以升降，保证立式搅拌上部升起来，同时卸掉搅拌扇叶后，不影响保温锅盖使用。

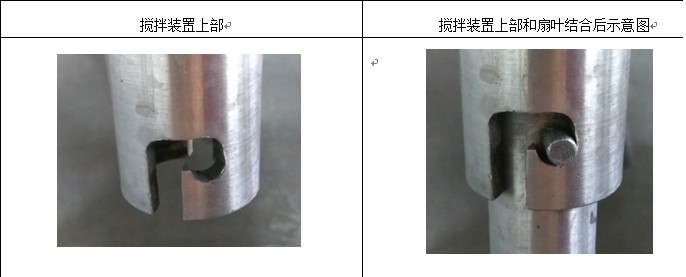

4.3.11.4立式搅拌装置上部和搅拌扇叶能快速拆卸。可以制成如下图所示拆卸方式：
也可制成其他易于拆卸和清洗，无污染的样式。
4.3.12.1蒸汽压力表：各通蒸汽的管道、罐体夹层均需安装。
4.3.12.2 pH显示表：配制罐上安装配备温度补偿的pH计，能够显示不同温度的pH值。pH测定范围0-14。显示方式为电子屏，显示温度（精度为0.1）和pH（精度为0.01）。pH计安装的位置满足罐体配制最小使用容积仍能够正常使用。便于校正和更换探头。
4.3.12.3称重显示表：配制罐安装称重装置，用电子屏显示罐内物质的含量，最小显示刻度为克。
4.3.12.4 温度显示表：配制罐安装温度表，显示罐内溶液温度，最小显示刻度单位为0.1℃。安装的位置应该满足罐体总容积的三分之一仍能够正常使用。便于校正和更换探头。
4.3.12.5罐体内壁需永久性凸型液位刻度，最小刻度到10000ml。刻度明确、易于辨认。
4.3.12.6所有计量仪器仪表设施均要经过厂家校验合格，提供校验记录和校验证书。
4.3.12.7温度显示表可以控制罐内温度。
4.3.12.8转速显示表可以控制搅拌转速。
4.3.13.1罐体夹层：罐体夹层具有保温、加热、冷却更能。加热至少能使罐体内最大容积溶液能达到100℃，温度可测范围不能低于100℃。保温至少能保证罐内最大容积溶液在55℃和38℃两个温度点在20小时内温度变化幅度在±2℃范围内。冷却至少保证罐内最大容积液体温度能降到35℃。整个夹层厚度（内壁到外壁的厚度）不得超过10cm。夹层分布于整个罐体，包括下部锥形部分。
4.3.13.2现场布线应利于后期维修及更换，并保证设备及人员安全，配电箱应配置足够的散热风扇，并保证通风良好，配电箱应尽量远离高温高湿区域，配电箱内每条供电线路必须配备过流保护，配电箱必须按照强弱电分离的原则进行配置。
4.3.13.3管道上应从安全及维修方面在需要的地方安装手动阀门。
4.3.13.4温度探头必须带夹套，其他与制品接触的探头能使用夹套的尽量使用夹套，避免在以后效验过程中开放系统。
4.3.13.5所有零部件和外购件均有编号且与P&ID图相对应，并提供详细的记录资料。
4.3.13.6配制罐需配备保温盖。保温盖要求保温效果显著，同时重量轻，便于清洗。保温盖设计要求中间开有水蒸气排放口，保证配制罐煮沸时，水蒸气集中在一处排放口排放。
4.3.13.7罐体之间安装间距至少大于1.5米，便于维修和清洁维护。安装时需征求培养基室意见并获得书面同意。
4.3.13. 8罐体底部液体传输口应为快捷接口，便于生产人员可能使用软管传输培养基。下部应有2处液体排放口，2处液体排放口应分别通向罐体底部，清洁排放口需要直接连接到排放管道,安装防止回流装置防止污染，安装取样口。底部排放口应在锥形最下端，快捷接口保持近似与地面水平（有一定倾斜角），接口朝向罐体外壁，方便链接，排放彻底，不留死水。罐体需安装喷淋球，喷淋无死角，满足清洁验证。
4.3.13.8罐体附属台阶结构的规定：配制罐加料口与地面垂直距离1.6～1.8米，需配备操作人员站立的台面。设定两级台阶。加料口与最高级台阶台面的垂直距离不大于60cm，台面宽度为50cm，台面的长度不小于对应罐体外直径的1.5倍，台面与罐体之间的具体间隔5cm。二级台阶长宽与最高台面长宽规格一致。均需316L不锈钢。
4.4.4.1 本配制罐主要配制需缓慢消化的基础液、其他类型基础液、培养基、溶液。
4.4.5.1.1原辅料经过称量和预处理，在配制罐中按照生产工艺规定的步骤，进行生产，经过出罐过滤、分装等步骤，得到培养基成品或半成品。
4.4.6.1.1设备整体要求应达到中国现行版GMP标准。
4.4.6.1.2提供设备的压力容器证书及相关检测、试验、合格证等相应文件。
4.5.2.1搅拌转速从0-40Hz可调
4.5.2.2具备保温功能，可根据设定温度实现保温、加温、冷却功能
4.5.3.1电气系统模拟量信号线采用屏蔽线以减少信号干扰产生的误差，仪器仪表必须按照规范良好接地。
4.5.3.2无操作模式：系统带电，但不允许工作，处于待机模式。
4.5.3.3手动操作模式：控制柜应具备就地手动控制功能，采用半自动操作模式，控制部件尽可能联动，简化操作。
4.5.4.1该系统新建后，其计算机化系统需经过DQ、IQ、OQ、PQ。
4.5.4.2该系统改造后，其计算机化系统验证可与设备验证同步进行，其设备DQ、IQ、OQ、PQ文件中需包含对其计算机化系统的验证；其计算机化系统验证也可单独进行，并单独起草其计算机化系统DQ、IQ、OQ、PQ文件。
4.6.1密封连锁及压力保护
4.6.1.1《固定式压力容器安全技术监察规程》、达到国内相关标准及CE标准要求
4.6.2电气保护
4.6.2.1防护等级：电机、电气、仪表及所有控制系统的部件（包括控制盘）的机械防护等级IP55
4.6.2.2机械安全机械电气设备第一部分：通用技术条件GB-52261-2002
4.6.2.3电气系统包含电机过载保护、漏点保护，弱电有抗电磁干扰（EMI）功能。
4.6.3其他要求
4.6.3.1严格按照行业标准及法规要求进行改造升级。
4.6.3.2焊接工艺应符合行业标准，参考《钢制化工容器制造技术要求》HG 20584-1998、《钢制压力容器焊接规程》JB/T4709-2000、《承压设备无损检测》JB 4730.2-2005，不得在用户使用过程中出现未知的泄漏而造成安全事故的发生。
4.7.1.1投标文件、合同、订单及项目进程。
4.7.1.2相关文件：设计确认及文件（DQ），安装确认及文件（IQ），运行确认及文件（OQ），性能确认及文件（PQ）；清洁、验证等规范操作程序和对应验证；各种仪器、仪表等校准文件。
4.7.1.3卖方发运清单。功能设计及详细设计文件：详细设计说明；须提供工艺描述和功能标准。
4.7.1.4技术和功能规格（设备及控制系统）
4.7.1.5系统P&ID图；维修等活动所需的电子版及打印版系统布局图（包括管线、电器位置和接口要求）；电路图（含电气竣工图及自控竣工图）；网络架构图；尺寸图；局部图（细节图）；硬件设计规范（原理图）；注释参考等；图纸清单。
4.7.1.6零配件、部件、元件等均有编号且与P&ID图对应，并且附相应清单：包括名称、编号、对应厂家名称、生产地、规格及详细的使用说明及代码说明。
4.7.1.7安装文件：焊工资质、焊接点图、焊缝内窥镜照片、材质（包括材料、关键部件等）清单、材质说明及合格证（写明材料有效期）、校验报告及计量证书、清洁处理程序、酸洗钝化程序及钝化报告、各种标示。
4.7.1.8备用零部件、消耗品清单。提供设备及其零部件使用寿命清单。
4.7.1.9仪器仪表清单及其校准报告和计量证书。
4.7.1.10设备交付计划表。
4.7.1.11安全报告。
4.7.1.12工厂验收测试（FAT）和现场验收测试（SAT）报告。
4.7.1.13工厂验收测试（FAT）：在交货前，供应商完成设备的出厂测试。制定FAT方案，包括：FAT要求、技术规范和参考文献。供应商应于FAT测试前一个月将FAT方案交由用户审核批准。供应商、用户共同完成相关测试。测试结束后形成测试报告，记录测试过程中的偏差。
4.7.1.14现场验收测试（SAT）报告：供应商制定SAT方案，包括：SAT要求、技术规范和参考文献。供应商应于SAT测试前一个月将SAT方案交由用户审核批准。供应商、用户共同完成SAT相关测试。供应商列出材料清单，设备到货后按照清单逐项进行检查。IQ验证之前，确保设备正确安装，以保证IQ顺利进行。
4.7.1.15调试文件：供应商出具调试计划（调试说明书、调试进度报告、调试清单、验收测试和启动程序、保修信息、运行和维护手册、培训计划、再调试计划等），总测试计划，检查计划，检测清单，检查清单，各测试报告，调试总结报告等。
4.8.1.1厂家负责运输和安装。
4.8.2.1卖方需提供所有设备的DQ、IQ、OQ、PQ的验证文件。
4.8.2.2卖方需提供计算机化系统的DQ、IQ、OQ、PQ的验证文件。
4.8.3.1设备供应商应免费对设备使用方人员进行全面培训，包括对生产操作人员及设备维护、维修人员。
4.8.3.2生产操作人员培训包括设备结构原理、性能、操作、清洗消毒、故障排除等基本知识。合格标准为用户参加培训人员能够独立正确操作设备，会排除常见故障。
4.8.3.3设备维护、维修人员培训应包括设备结构原理、基本操作、维修、日常保养内容、故障排除等基本知识。合格标准为维修人员能对机械、电器部分进行基本维修，能够了解设备日常保养内容，能对造成常见故障的易损部件有明确认识
4.8.4.1设备保质期从确认验收的阶段就开始计算。
4.8.4.2设备质保期为2年，2年内免费保修，2年后应提供良好的售后服务。
4.8.4.3售后服务必须响应及时，当设备出现须厂家维修的故障后，售后工程师应在接到报修电话4小时内明确答复，当电话沟通无法解决时，须3天内派人至现场解决。
4.8.4.4在2年免费保修期后，厂家应终生提供及时的维修、维护，解决设备运行当中可能出现的疑问，排除潜在故障，使设备保持良好工作状态。
4.8.4.5各配制罐在每次使用时均需用到的配件厂家必须各提供一套，配件必须为市场常用规格。
